Nissan Qashqai 2013- 2017 Ön Cam Kamera Kalibrasyonu
Nissan Qashqai 2013-2017 Model yılı arasında şerit takip sistemi, şerit ihlali sırasında sürücüyü sesli ve görsel olarak uyarmaktadır. Araçta sadece şerit takip sistemi var olup, şerit ihlali sırasında direksiyon kontrolü sürücü tarafından sağlanmalıdır. Şerit takip sistemi ortalama saatte 60 km hız üzerinde çalışmaktadır. Yol üzerindeki şerit çizgilerinin kötü durumda olması ya da tam görünmemesi durumunda şerit takip sistemi arıza durumuna geçmez fakat uygun koşullar sağlanmadığı için çalışmaz.
Ön cam kamera kalibrasyonu aşağıdaki durumlarda gerekmektedir;
- Değiştirilmiş ön cam ya da ön camın sökülüp tekrar montaj yapılması.
- Kontrol panelinde kamera arızası durumu.( Ön cam kamerası arızası durumunda şerit takip sistemi otomatik olarak kapatılmaktadır.)
- Araç üzerinde arka aks sistemine düzenleme ya da değişiklik yapılması.
- Standart lastik ebatları dışında farklı bir lastik kullanılması.
- Ön cam kamerasının değiştirilmesi.
Ön cam kamera kalibrasyon işlemi statik olarak yapılmaktadır. Kalibrasyon işlemi öncesinde araçta bazı koşulların kontrol edilmesi gerekmektedir.
Bu Koşullar;
- Ön camın önünde ya da aracın içerisinde camın üzerine veya görüş alanına yansıma yapacak herhangi bir malzeme bulunmaması gerekmektedir.
- Aracın klima gazı, motor yağı gibi gibi sıvılarının eksiksiz olması gerekmektedir.
- Araç içerisinde ağır yük ya da yolcu bulunmaması gerekmektedir.
- Lastik basınçlarının tam olması gerekmektedir.
- Otomatik şanzımana sahip araçlar da araç “P” konumunda manuel vites araçlarda park freni bırakılmalıdır.
- Ön cam tamamen temiz olmalıdır.
Nissan Qashqai araç konumlandırma şeması
Kalibrasyon işlemi statik olarak yapılmaktadır.Kalibrasyon işlemi öncesinde araç düz bir zeminde hedef plakasına doğru konumlandırılmalıdır. Hedef plaka ve araç arasındaki ölçüler kalibrasyon sistemi üreticisi verilerine göre değişmektedir.

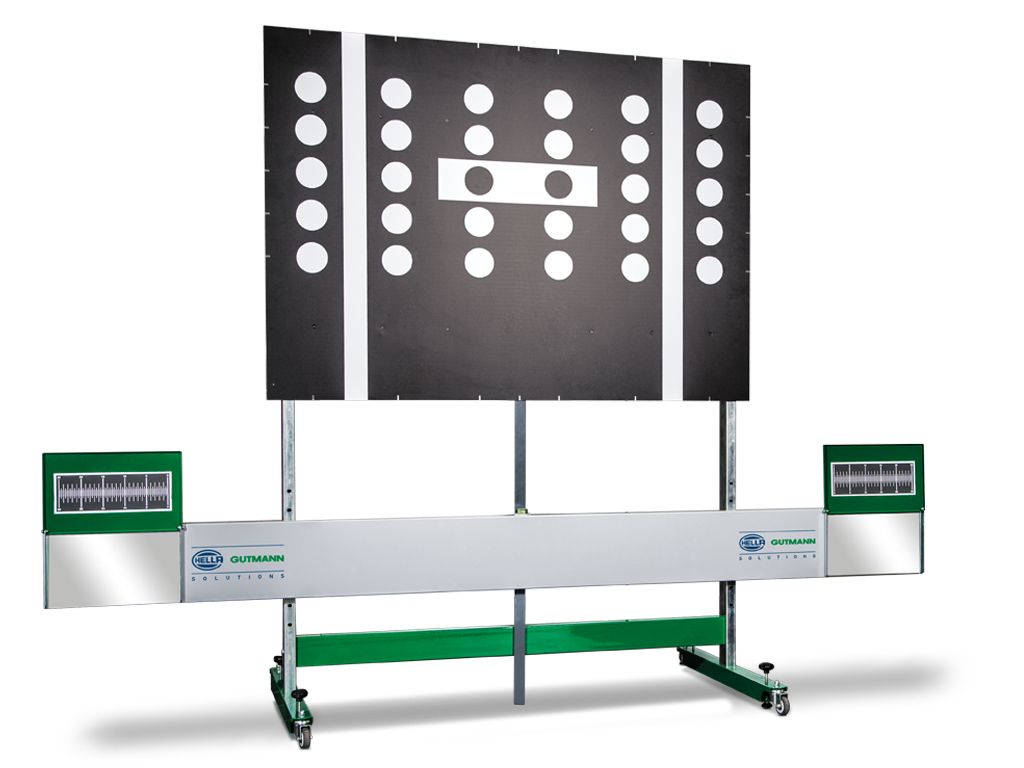

Nissan Qashqai 2013- Ön Cam Kamera Kaibrasyon Hedef Plakası
Kalibrasyon işlemi öncesinde araç kalibrasyon sistemi üreticisinin belirtmiş olduğu şekilde hizalanmalıdır. Ön teker konumu düz olmalıdır. Ön teker ve çamurluk üst kısmı arasında herhangi bir hasar durumu olmamalıdır.Kalibrasyon için gereksinimler sağlandıktan sonra diagnostik cihazından işlem gerçekleştirilebilir. İşlemin tamamlandığı mesajı görülmeden araç üzerindeki arıza ikazı gitmez. Kalibrasyon işlemi tamamlandığı zaman uygun yol koşullarında test sürüşü yapılmalıdır.
Bu makale örnek kalibrasyon dökümanı olarak hazırlanmıştır. Tüm araç grupları için kalibrasyon işlemi hakkında bilgi almak için bize iletişim formundan ulaşabilirsiniz.
